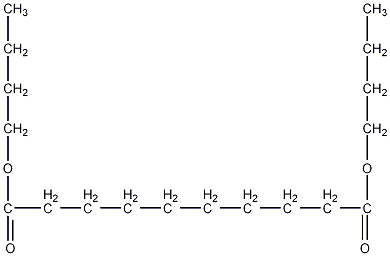

结构式
| 物竞编号 | 02YY |
|---|---|
| 分子式 | C18H34O4 |
| 分子量 | 314.46 |
| 标签 |
癸二酸丁二酯, 皮脂酸二丁酯, Sebacic acid dibutyl ester, sebum Dibutyl, 耐寒增塑剂, 橡胶柔软剂, 香料原料 |
编号系统
CAS号：109-43-3
MDL号：MFCD00027218
EINECS号：203-672-5
RTECS号：VS1150000
BRN号：1798308
PubChem号：24899536
物性数据
1. 性状：无色或淡黄色透明液体。
2. 相对密度（g/mL,15/4ºC）：0.933
3. 相对蒸汽密度（g/mL,空气=1）：10.8
4. 熔点（ºC）：10
5. 沸点（ºC, 0.4kPa）：180
6. 沸点（ºC, 101.3kPa）：349
7. 折射率（25ºC）：1.4397
8. 黏度（mPa·s,25ºC）：7.96
9. 闪点（ºC）：178.3
10. 蒸气压（kPa,180ºC)：0.40
11. 蒸气压（kPa,71ºC)：0.00013
12. 蒸发热（KJ/mol,b.p.）：92.9
13. 电导率（S/m,30ºC）：1.7×10-11
14. 溶解度（%,水）：0.004
15. 溶解性：不溶于水，可溶于醇、醚、氯仿、丙酮、等有机溶剂。除醋酸纤维素外，能与其他的纤维素树脂、乙烯基类树脂、硝酸纤维素、聚乙烯等相混合。
16. 常温折射率（n25）：1.439930
17. 常温折射率（n20）：1.443315
18. 相对密度（20℃，4℃）：0.940515
毒理学数据
1、急性毒性：大鼠经口LD50：16000mg/kg；大鼠经吸入LC：＞5400μg/m3/4H；
小鼠经口LD50：19500mg/kg；小鼠经吸入LC：＞5400μg/ m3/4H；
小鼠经腹腔LD50：14700μL/kg；
2、生殖毒性：大鼠经口TDLo：418mg/kg（母鼠受孕10天后）
生态学数据
该物质对水有稍微的危害。
分子结构数据
1、 摩尔折射率：88.99
2、 摩尔体积（cm3/mol）：332.6
3、 等张比容（90.2K）：797.7
4、 表面张力（dyne/cm）：33.0
5、 介电常数：
6、 偶极距（10-24cm3）：
7、 极化率：35.27
计算化学数据
1.疏水参数计算参考值（XlogP）:5.3
2.氢键供体数量:0
3.氢键受体数量:4
4.可旋转化学键数量:17
5.互变异构体数量:无
6.拓扑分子极性表面积52.6
7.重原子数量:22
8.表面电荷:0
9.复杂度:248
10.同位素原子数量:0
11.确定原子立构中心数量:0
12.不确定原子立构中心数量:0
13.确定化学键立构中心数量:0
14.不确定化学键立构中心数量:0
15.共价键单元数量:1
性质与稳定性
避免与强氧化剂接触。易挥发，溶于乙醇、、和。可以燃烧。
贮存方法
储存于阴凉、通风的库房。远离火种、热源。应与氧化剂分开存放，切忌混储。配备相应品种和数量的消防器材。储区应备有泄漏应急处理设备和合适的收容材料。
合成方法
1.由癸二酸与丁醇在催化下酯化而得。催化剂的用量为0.3%，温度为130-140℃，常压下酯化约4-6h，酯化时加入0.1-0.3%活性炭。所得粗酯经中和、脱醇、压滤即得成品。原料癸二酸由蓖麻油制得。原料消耗(kg/t)癸二酸 665丁醇 525
精制方法：减压蒸馏精制。
2.铜催化合成 在装有温度计、回流冷凝器和分水器的100mL三颈瓶中，加入一定量的癸二酸、正丁醇及少量催化剂，以作为带水剂，待加热溶解并搅匀后，取样测定其酸值。加热回流分水，至几乎无水分出为止，稍冷后再取样测定其酸值。反应结束后，倾出反应液，催化剂不溶于反应液而留在反应瓶可重复使用。反应液分别用水、稀Na2CO3溶液、水洗涤，再用MgSO4干燥。先常压蒸出未反应的正丁醇、，再减压蒸馏收集168～171℃/400Pa的馏分即为产物。以铜为酯化反应催化剂，其反应条件为：0.05mol癸二酸，催化剂用量为3.0g，醇酸物质的量比为4，反应时间3.0h，带水剂12mL，癸二酸的酯化率可达97.23%。
3.十二水合铁铵为催化剂催化合成 在装有分水器、温度计和回流冷凝器的四颈瓶中，加入一定量的癸二酸、正丁醇和十二水合铁铵，待加热溶解搅拌均匀后，取样测定其酸值。然后加热回流分水，至几乎无回流水分出为止。稍冷后取样测定其酸值。利用GB1668-81方法测定其反应前后酸值的变化，计算酯化率。反应结束后，将反应液中和至弱酸性，再分别用水、10%碳酸钠水溶液、水洗涤；蒸馏，先常压蒸出正丁醇，再减压蒸馏收集172～175℃/400Pa下的馏分即为产品。
用途
1.用作耐寒增塑剂，可与大多数树脂和合成橡胶相容，可作主增塑剂。该品无毒，可用于与食品接触的包装材料，制品手感良好。该品用作许多合成橡胶的增塑剂，可使制品有优良的低温性能和耐油性。该品的主要缺点是挥发损失较大，容易被水、肥皂水和洗涤剂溶液抽出，因此常与邻二甲酸酯类增塑剂并用。其他可用作包装食品用乙烯聚合物的增塑剂、橡胶软化剂以及香料的配制等。
2.为一种耐寒增塑剂，具有很强的溶解能力，可与大多数树脂和合成橡胶相容，可做主增塑剂，也可与邻二甲酸酯类增塑剂并用。可用于与食品接触的包装材料和合成食用香料中，制品手感良好。用作许多合成橡胶的增塑剂，可使制品有优良的低温性能和耐油性。
