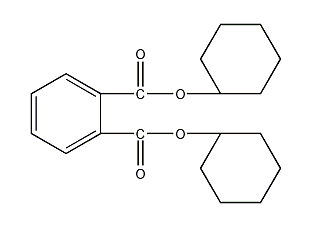

结构式
| 物竞编号 | 01UV |
|---|---|
| 分子式 | C20H26O4 |
| 分子量 | 330.42 |
| 标签 |
1,2-二甲酸二环己酯, 邻酞酸二环己酯, DCHP, C6H4-1,2-(CO2C6H11)2, Dicyclohexyl benzene-1,2-dicarboxylate, Ergoplast FDC, DCHP, 增塑剂 |
编号系统
CAS号：84-61-7
MDL号：MFCD00003849
EINECS号：201-545-9
RTECS号：TI0889000
BRN号：201-545-9
PubChem号：24862790
物性数据
1. 性状：白色结晶粉末
2. 相对密度（25/25℃）：1.20
3. 熔点（℃）：65
4. 沸点（℃）：220~228
5. 闪点（℃）：207
6. 着火点（℃）：240
7. 蒸气压（150℃）：12Pa
8. 溶解性：难溶于水，微溶于乙二醇及某些胺类，溶于丙酮、甲乙酮、环己酮、、四氯化碳、等有机溶剂。与许多树脂有良好的相溶性。
毒理学数据
1、急性毒性：
小鼠口径LD50：30mg/kg
2、其他多剂量毒性：
大鼠口径TDL0：10500 mg/kg/7D-I
生态学数据
暂无
分子结构数据
1、 摩尔折射率：91.16
2、 摩尔体积（cm3/mol）：288.6
3、 等张比容（90.2K）：750.7
4、 表面张力（dyne/cm）：45.7
5、 极化率（10-24cm3）：36.13
计算化学数据
1.疏水参数计算参考值（XlogP）:无
2.氢键供体数量:0
3.氢键受体数量:4
4.可旋转化学键数量:6
5.互变异构体数量:无
6.拓扑分子极性表面积52.6
7.重原子数量:24
8.表面电荷:0
9.复杂度:381
10.同位素原子数量:0
11.确定原子立构中心数量:0
12.不确定原子立构中心数量:0
13.确定化学键立构中心数量:0
14.不确定化学键立构中心数量:0
15.共价键单元数量:1
性质与稳定性
1%水溶液的pH为3.13。在pH2-4的水溶液中较稳定，pH5.5以上对加热不稳定，遇紫外线则分解。干燥状态下于空气中稳定，暴露在空气中迅速吸收水分并缓慢分解着。
贮存方法
贮存于阴凉、通风的库房内，远离火源。
合成方法
1.以酐和环己醇为原料，投料比为酐∶环己醇=1∶2.4，以（总投料量的0.2%）为催化剂，进行酯化反应。反应压力0.08MPa，反应温度120℃，反应时间2～3h。粗酯液先用碱中和，再水洗，然后用直接水蒸气蒸馏脱去环己醇，经干燥、粉碎、过筛即得产品。
2.将环己醇加入反应釜中，在搅拌下加入作为催化剂，再加入酐溶解，继续升温，减压不断把副产物脱出，得到产品
3.酯化反应 在装有温度计、回流冷凝器、搅拌器、导气管的反应釜中，定量加入环己醇、溶剂A（用量为酐质量的10%～20%）、酐，加热至回流，在规定时间内加入催化剂（酐质量的1.5%～2.0%）。维持回流温度，继续反应13～15h，至分水量达到预期值，取样测酸值，计算转化率。醇酸投料比为（2.5～2.7）∶1（摩尔比）。
4.中和、水洗、蒸馏 将酯化液降温至规定温度，加入纯碱溶液，中和，水洗。之后加热蒸馏，回收溶剂A及过量的环己醇。
5.脱色、精制 在蒸馏后的粗酯中，加入助剂B（加入量为酯量的5%～15%），控制温度70～120℃，进行脱色、精制，并除去少量杂质，得到精酯。后将所得精酯降温固化，粉碎，即得成品。
用途
1. 该品属邻二甲酸酯类增塑剂。这类增塑剂品种多，产量大，约占增塑剂总产量的80%左右，具有比较全面的性能，一般均作为主增塑剂使用。在邻二甲酸酯类中，邻二甲酸二辛酯（DOP）使用量广，在我国约占增塑剂总量的45%。邻二甲酸二环己酯可作为聚氯乙烯、丙烯酸树脂、聚乙烯、硝酸纤维素等树脂的主增塑剂，具有防潮作用，与其他增塑剂并用，可使制品收缩致密，防止水蒸气透过和增塑剂挥发。含有该品的塑料制品表面光洁，手感好。该品用量一般占增塑剂总用量的10-20%，用量不宜过大，否则制品硬度增大。该品可改善树脂在热加工时的流动性。在合成树脂粘合剂中，该品可提高其粘合力、耐油性和耐久性。此外该品还用于硝酸纤维素和一些天然树脂，可制造防潮涂料。该品毒性低，用含该品25%的橄榄油剂对大白鼠直接经口染毒后，24h内无死亡例，在7d内的LD50为30ml/kg。将该品以10mg/kg的剂量掺混到饲料中，喂饲大白鼠四代8个月，实验动物的生长，繁殖、哺乳未见任何异常，也无致癌性。
2. 可用作聚氯乙烯、丙烯酸树脂、聚乙烯、硝酸纤维素等树脂的主增塑剂。耐水性好，是一种防潮增塑剂，还可用于防潮玻璃纸涂层和纸张的防潮涂料。在合成树脂黏合剂中，本品可提高其黏接力、耐油性和耐久性。本品用量一般占增塑剂总用量的10%～20%。美国、日本、德国、意大利等国允许用于与食品接触的包装材料，如食品包装袋、保鲜袋、保鲜膜等。
