结构式
| 物竞编号 | 02KB |
|---|---|
| 分子式 | C5H10N6O2 |
| 分子量 | 186.17 |
| 标签 |
发泡剂H, 3,7-二亚硝基-1,3,5,7-四氮杂双环[3.3.1]壬烷, N,N'-二亚硝基五次甲基四胺, 发泡剂H, 发泡剂BN, 发泡剂DPT, Blowing agent H, 3,7-2-nitroso-1,3,5,7-4-azabicyclo[3.3.1] nonane, N, N'-2-nitroso-five tetramine, 发泡剂 |
编号系统
CAS号：101-25-7
MDL号：MFCD00023882
EINECS号：202-928-3
RTECS号：XA5250000
BRN号：暂无
PubChem号：暂无
物性数据
1.性状：浅黄色粉末，无臭味。[1]
2.熔点（ºC）：207（分解）[2]
3.相对密度（水=1）：1.4~1.45[3]
4.溶解性：微溶于水，不溶于，微溶于乙醇、氯仿，溶于丙酮。[4]
毒理学数据
1.急性毒性[5] LD50：940mg/kg（大鼠经口）
2.刺激性 暂无资料
生态学数据
1.生态毒性 暂无资料
2.生物降解性 暂无资料
3.非生物降解性 暂无资料
分子结构数据
1、摩尔折射率：44.12
2、摩尔体积（cm3/mol）：103.2
3、等张比容（90.2K）：325.1
4、表面张力（dyne/cm）：98.5
5、极化率：17.49
计算化学数据
1.疏水参数计算参考值（XlogP）:0.3
2.氢键供体数量:0
3.氢键受体数量:8
4.可旋转化学键数量:0
5.互变异构体数量:无
6.拓扑分子极性表面积71.8
7.重原子数量:13
8.表面电荷:0
9.复杂度:189
10.同位素原子数量:0
11.确定原子立构中心数量:0
12.不确定原子立构中心数量:0
13.确定化学键立构中心数量:0
14.不确定化学键立构中心数量:0
15.共价键单元数量:1
性质与稳定性
1.溶于乙酰和二甲基甲酰胺，稍溶于水和乙醇，微溶于氯仿、吡啶、甲乙酮和丙烯腈，几乎不溶于。混入硬脂酸或尿素时，可使分解温度降低。发气量260-270ml/g。分解产物主要是氮气，有少量一氧化碳、二氧化碳等气体。加入尿素可消除臭味。易燃，与酸或酸雾接触会迅速起火燃烧。当摩擦和敲击时可能自燃。在浓酸、浓碱、热水中被水解。易燃、制品有气味，添加尿素化合物能防止在制品中出现气味。加入弱酸性的或两性的金属氧化物以及尿素、硼砂会使发泡剂稳定。添加氰基胍、酞酰胺、多元醇、甘油和铅、铬、锌、钙、钡、铝和镁的盐会降低分解温度并加速发泡过程。
2.稳定性[6] 稳定
3.禁配物[7] 强氧化剂、酸类、碱类
4.避免接触的条件[8] 受热、摩擦、震动或撞击
5.聚合危害[9] 不聚合
6.分解产物[10] 氮氧化物
贮存方法
储存注意事项[11] 储存于阴凉、干燥、通风良好的不燃库房。远离火种、热源。库温不宜超过35℃。应与氧化剂、酸类、碱类、食用化学品分开存放，切忌混储。采用防爆型照明、通风设施。禁止使用易产生火花的机械设备和工具。储区应备有合适的材料收容泄漏物。
合成方法

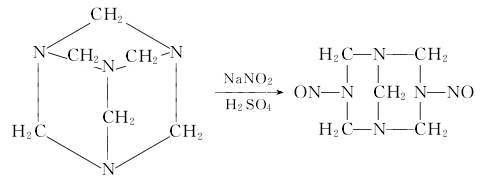

由六亚甲基四胺（乌洛托品）经亚硝化而得。将乌洛托品和亚硝酸钠用水溶解后，在搅拌下滴加稀（或稀盐酸），反应温度控制在0℃左右。亚硝化结束后补加少量氨水及亚硝酸钠。生成物经抽滤、洗涤、甩干、干燥、过筛即得成品。工业品发泡剂H纯度≥98%。原料消耗(kg/t)乌洛托品 720亚硝酸钠 1018（93%） 800氯水（20%） 650
用途
1.该品为应用广泛的发泡剂之一，主要用于制造海绵橡胶，在塑料中多用于聚氯乙烯。该品加热分解成氮气而致孔，发气量大，不泡效率高。使用水杨酸、己二酸、邻二甲酸等有机酸或尿素作发泡助剂，可降低分解温度，调节在90-130℃的范围内。该品分解时的发热量大，因而易使厚制品的中心部位炭化，而且分解产物有恶臭。与尿素并用可消除臭味。可用作聚氯乙烯及其共聚物、聚烯烃、聚乙烯、聚酰胺、聚酯、酚醛树脂、聚偏二氯乙烯、聚硅氧烷、聚氯丁二烯、乙烯和丙烯共聚物、聚氧化乙烯及其弹性体的发泡剂。
2.是橡胶发泡领域广泛应用的发泡剂，它具有发泡效率高、不变色、不污染等优点。可用作胶黏剂或密封剂的发泡剂。也是制造海绵橡胶及泡沫塑料的常用有机微孔发泡剂。在胶料中易分散，无污染性，但分解温度较高，分解产物有臭味。使用水杨酸、己二酸、邻二甲酸等作发泡助剂，可将分解温度调节在90～130℃。用尿素可消除臭味。在聚氯乙烯中用量为7%～25%，橡胶中用量为3%～5%。
3.用于橡胶、聚氯乙烯等塑料的发泡剂，制造微孔塑料。[12]
