本文通过分子结构的设计，合成了一种混凝土用抗吸附剂，并探讨了该混凝土用抗吸附剂在不同含泥量不同石粉含量骨料下的抗吸附性能，以及在混凝土中的应用性能。
试验
1、试验原料与仪器
单体A，分析纯；单体B，分析纯；引发剂，分析纯；链转移剂，分析纯；还原剂，分析纯；碱液；去离子水。
水泥，P·O 42.5R级水泥：海螺水泥股份有限公司英德水泥厂；粉煤灰：台山发电厂；矿粉S95：首钢矿粉；细集料：河砂1，（细度模数2.6，含泥量5.9%），河砂2，（细度模数2.7，含泥量2%）；石场环保回收石粉（细度模数3.2，含泥量6.9%），环保回收磨细骨料（细度模数3.0，含泥量7.3%）；粗集料，广西石灰石（5-31.5mm连续级配，含泥量3%）；聚羧酸减水剂，广东六合新型建材有限公司（LH-6BN），减水率达20%以上；混凝土用抗吸附剂，广东六合新型建材有限公司。
JJ-1电动搅拌器；HL-2B恒流泵；DK-98-Ⅱ水浴锅，电子天平；四口烧瓶；NJ-160水泥净浆搅拌机；实验室混凝土搅拌机；压力试验机。
2、合成工艺
在带有搅拌器和温度计的四口烧瓶中加入一定量的去离子水和单体B，水浴加热烧瓶，待升温至一定温度且单体B完全溶解后，加入引发剂搅拌，然后开始用恒流泵控制流速并滴加单体A，同时另外滴加还原剂和链转移剂的混合溶液，两种溶液均恒定在一定的时间之内滴加完毕，然后继续搅拌保温2h。反应结束后，加入液碱，调节PH值至7±1，即得混凝土用抗吸附剂。
3、水泥砂浆流动度测试
4 、混凝土测试
检测结果与讨论
1混凝土用抗吸附剂，在不同吸附性细集料中，对聚羧酸减水剂水泥砂浆分散性的影响。
聚羧酸减水剂在遇到吸附性材料时，减水剂的适应性变得非常差，非常敏感，本文主要研究了不同细集料代替标准砂的情况下，混凝土用抗吸附剂对减水剂适应性的影响，细集料分别选用石场环保回收石粉，环保回收磨细骨料，河砂1，标准砂。实验结果如表1。

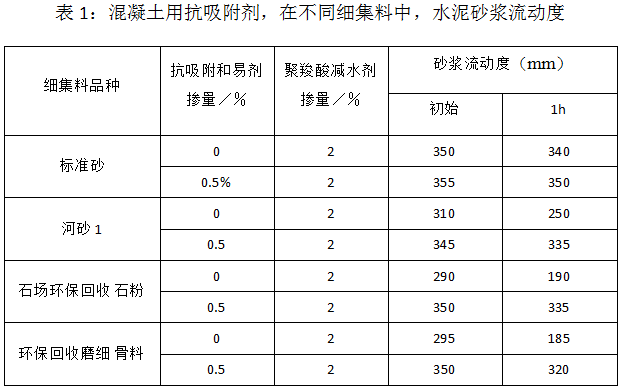

由表1可以看出，在使用吸附性集料时，减水剂的分散性影响非常大，如图中所示，在使用标准砂进行砂浆分散性试验时，砂浆流动性好，且流动度经时损失小，说明使用的减水剂没有问题，在使用了混凝土用抗吸附剂后，对标准砂的砂浆流动度影响不大，说明混凝土用抗吸附剂不会影响正常材料的砂浆性能。
在使用河砂1时，由于河砂1中的含泥量较大，含泥量对减水剂的吸附性大，而石场回收石粉和回收磨细石粉，除了含泥量对减水剂的吸附，回收材料的多孔性特征，使得回收集料的吸附性更强，砂浆流动的表现更不理想，三种吸附性材料再加入了混凝土用抗吸附剂后，砂浆流动度和适应性得到明显改善。
混凝土测试结果
1混凝土用抗吸附剂，对使用不同吸附性细集料混凝土的影响。

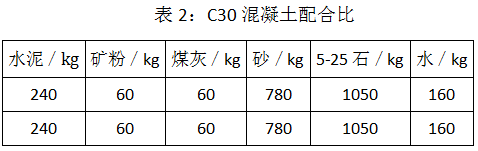

聚羧酸减水剂在实际使用的过程中，因使用细集料中含泥，含粉以及多孔结构的情况下，对减水剂的吸附非常严重，甚至出现无论多少掺量都无法使得混凝土“打开”，混凝土没有流动性和施工性。新型混凝土用抗吸附剂的大特点就是针对此类情况，在混凝土生产的过程中，解决聚羧酸减水剂被吸附的情况，提高减水剂的适应性和出厂混凝土的质量稳定性。本文主要研究了不同吸附性材料下，混凝土的变化，试验中用C30混凝土，混凝土的配合比如表2。
选用三种不同程度吸附的细集料，验证混凝土用抗吸附剂对混凝土工作性能的改善程度，以及后期混凝土强度影响表现，细集料为石场环保回收石粉，河砂1，河砂2，环保回收磨细石粉，混凝土性能如表3。

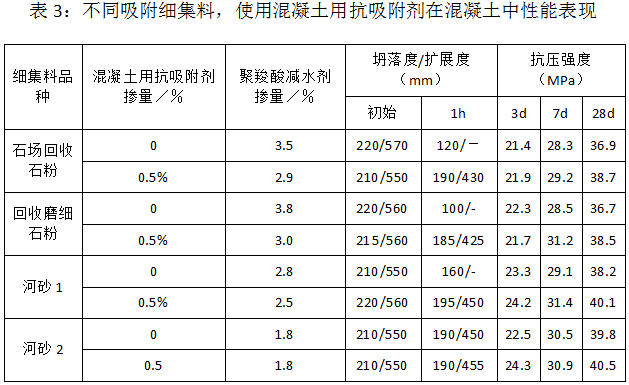

从表3可以看出，在混凝土骨料含泥量较高吸附性较强的情况下，使用了新型混凝土用抗吸附剂的混凝土，具有明显良好的适应性和保持性，且混凝土用抗吸附剂对混凝土的强度不仅没有影响，从实验的结果来看，该和易剂对混凝土的强度增长有一定的积极作用。另外，四种不同集料，使用混凝土用抗吸附剂配置的混凝土粘聚性、和易性均较未添加混凝土用抗吸附剂的好，大大改善了环保回收材料的混凝土施工性能，效果非常明显。
结论
通过对新型混凝土用抗吸附剂进行水泥砂浆流动度、混凝土应用性能的研究，可以得出以下结论：
（1）混凝土用抗吸附剂，对不同吸附性材料的抗吸附能力强，使得出厂混凝土具有良好的和易性和稳定性。
（2）混凝土用抗吸附剂，大大改善了环保回收集料的和易性，并在改善和易性的同时，对混凝土强度的增长无影响，且略微有所增强。
（3）混凝土用抗吸附剂，在有吸附性集料存在时，因其抗吸附性能，对混凝土的和易性和经时损失改善非常明显，在没有吸附性集料存在时，对混凝土的和易性无影响，避免了因为吸附性集料的不稳定性，带来混凝土生产过程中的不可控性，从而使得混凝土生产质量趋于平稳。
